Отступ: линия маркировки-площадка

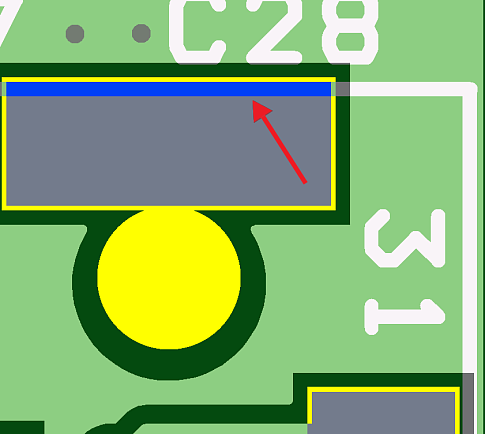

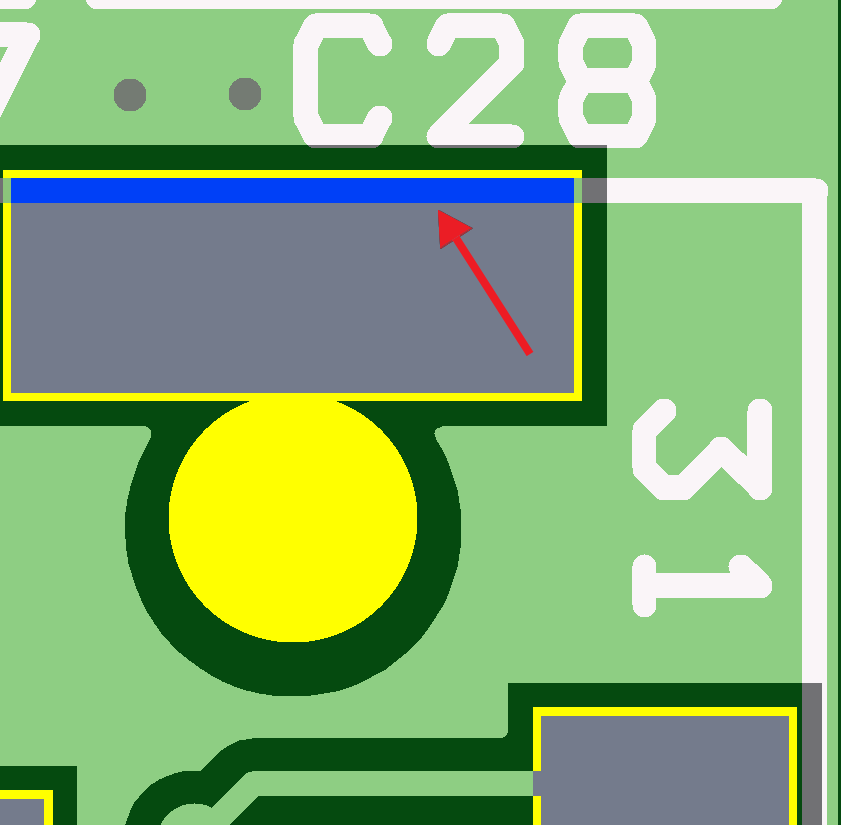

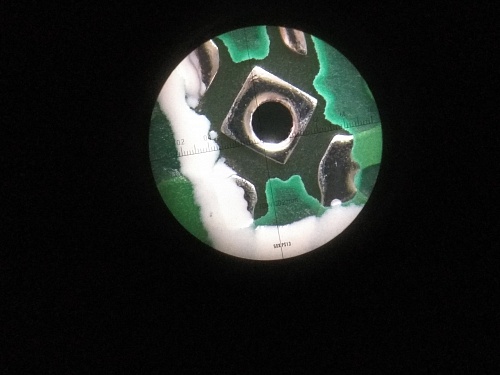

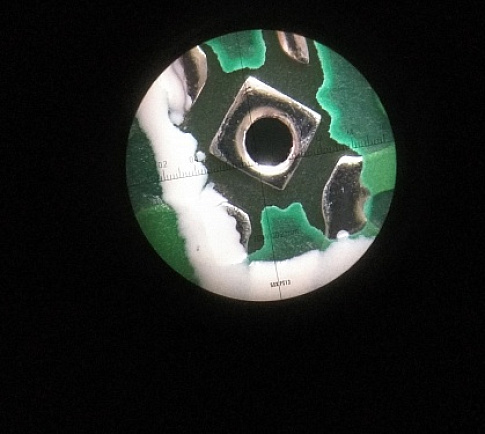

Недостаточный зазор между маркировкой краской и площадкой металлизированного отверстия. При рассовмещении слоев возможно частичное попадание маркировочной краски на площадку, что приведет к некачественному паяному соединению.
Тема:
Проверка маркировки
