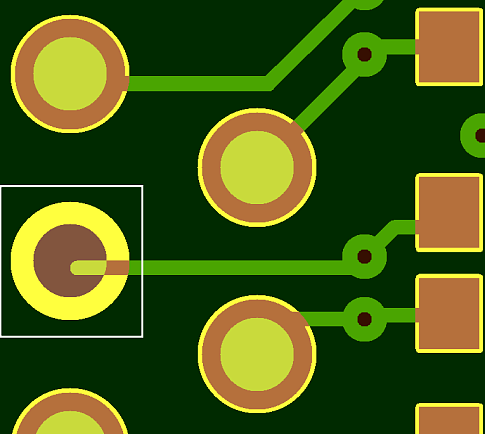

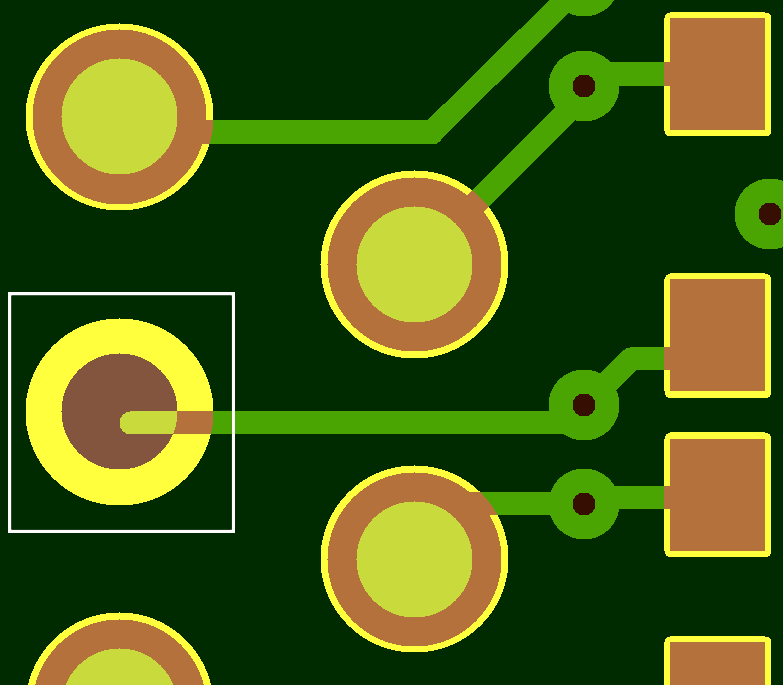

Отсутствует площадка металлизированного отверстия
Металлизированное отверстие не имеет контактной площадки. Ошибка критическая. Если отверстие не имеет площадки на одном из внешних слоев, то металлизация в отверстии будет тоньше требуемой. Если отверстие не имеет площадки с двух сторон платы, то металлизации в нем не будет.
Тема:
Общие проверки
