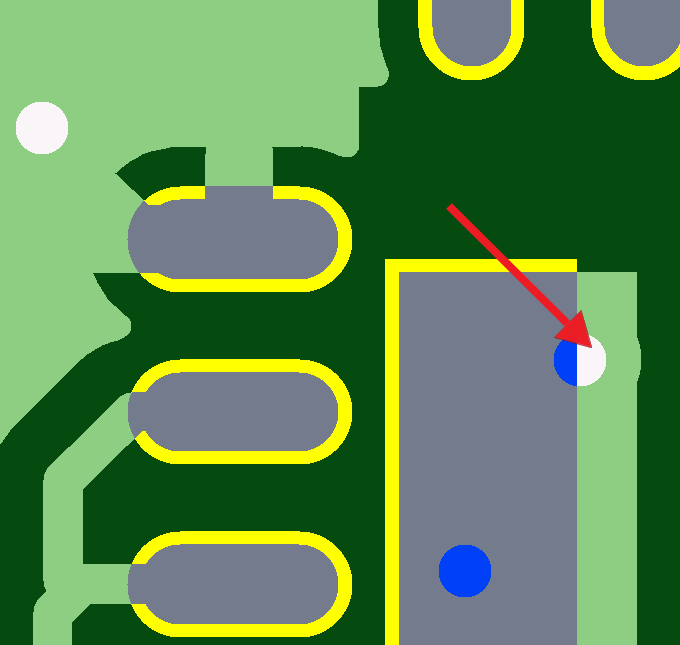

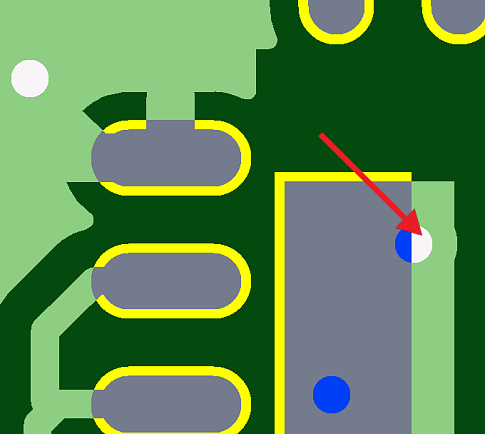

Переходное отверстие частично вскрыто от маски
Переходное отверстие частично вскрыто от маски. Возможно затекание жидкой паяльной маски внутрь отверстия, в результате чего часть стакана металлизированного отверстия будет покрыта маской, а часть финишным покрытием. При сколе слоя маски в отверстии оголится медь, которая будет подвергаться короблению, снижая надежность устройства.
Тема:
Проверка маски
