Площадка без отверстия под маской

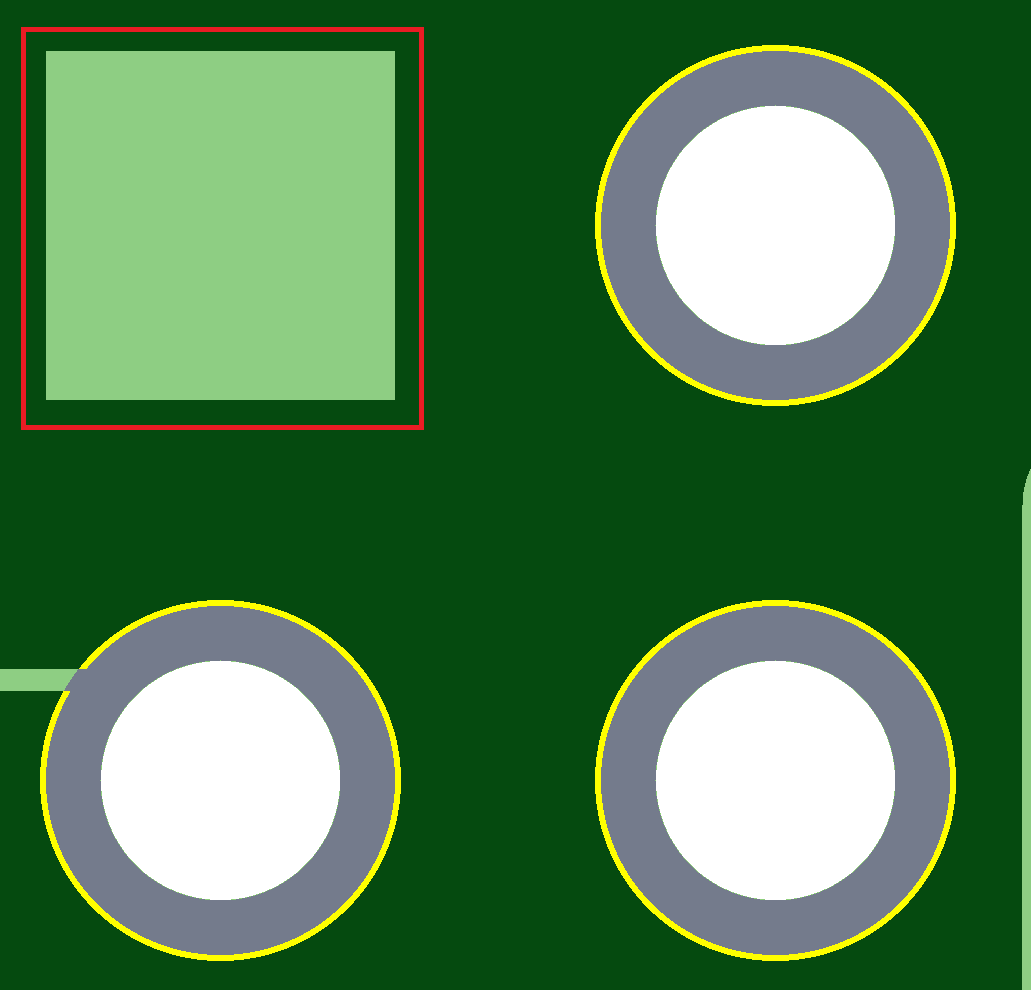

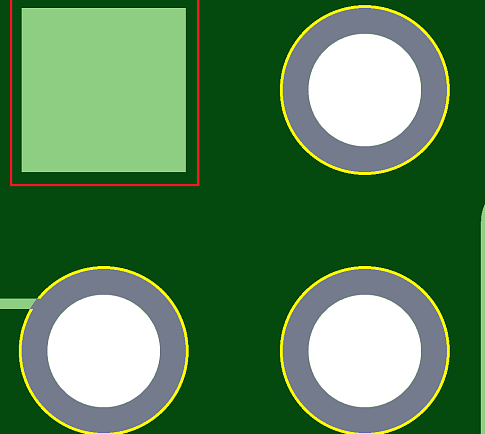

Отсутствует окно в паяльной маске на контактной площадке без отверстия. Площадка будет полностью закрыта паяльной маской.
