Поясок площадки металлизированного паза

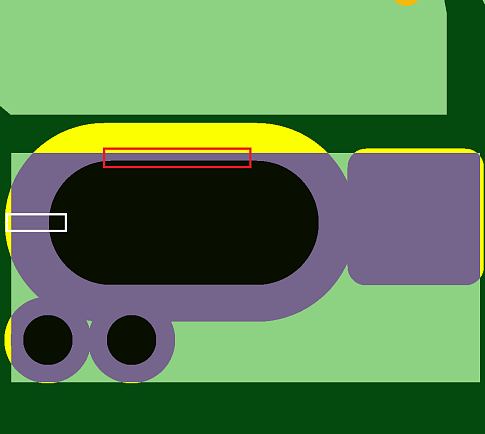

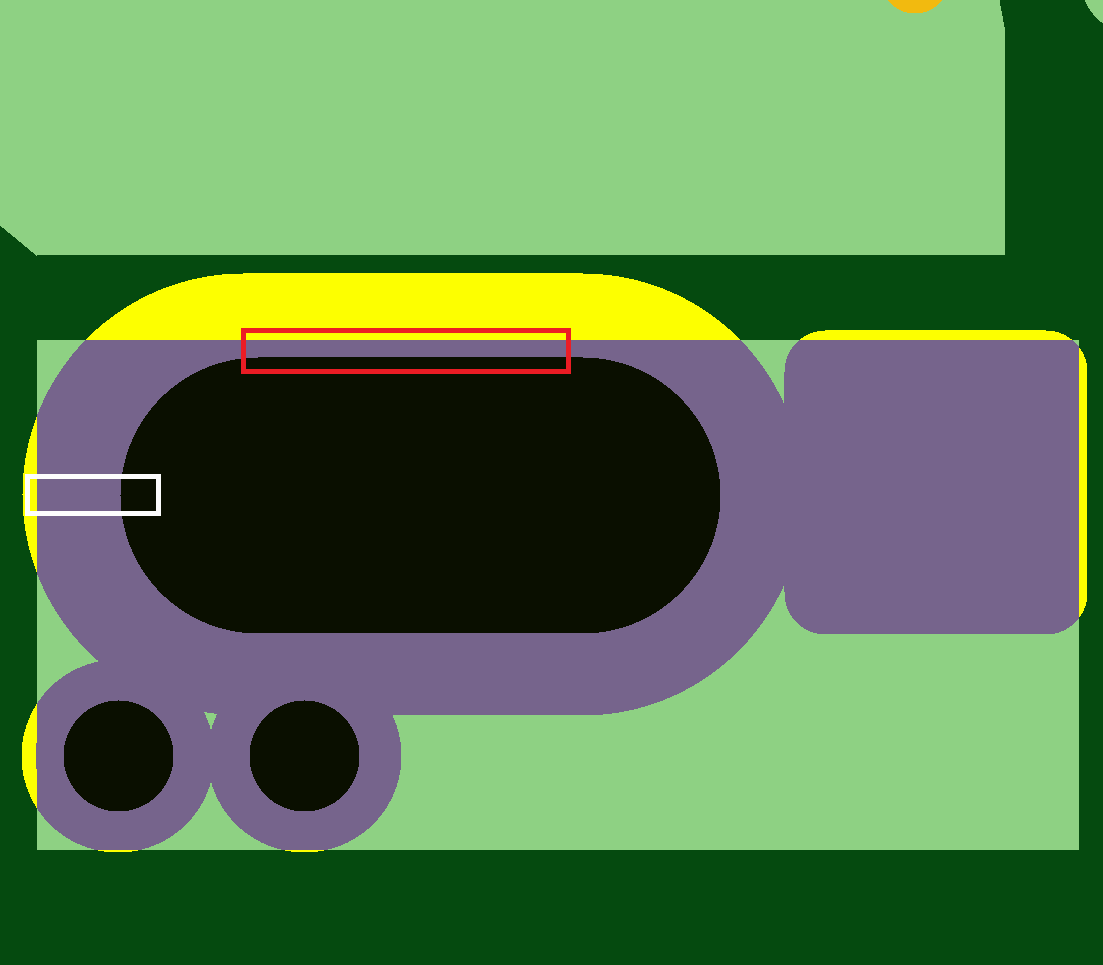

Поясок площадки металлизированного паза, выполняемого слотовым сверлением (Drill Slot) меньше допустимого. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило выбирается сверло больше отверстия на 100мкм. В интервале от 100мкм до 150мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта в интервале менее 100мкм изготовление НЕВОЗМОЖНО, т.к. высока вероятность полного или частичного отсутствия металлизации в данном пазе!
Тема:
Общие проверки
