Топология на неметаллизированном отверстии

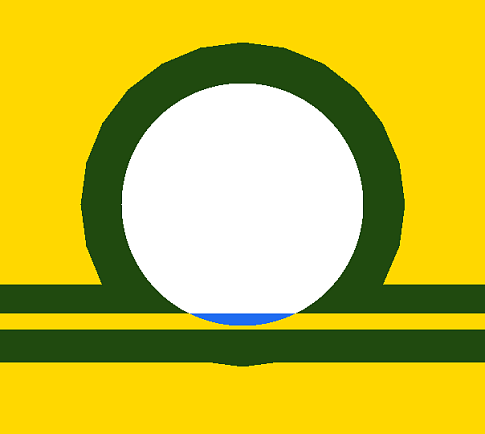

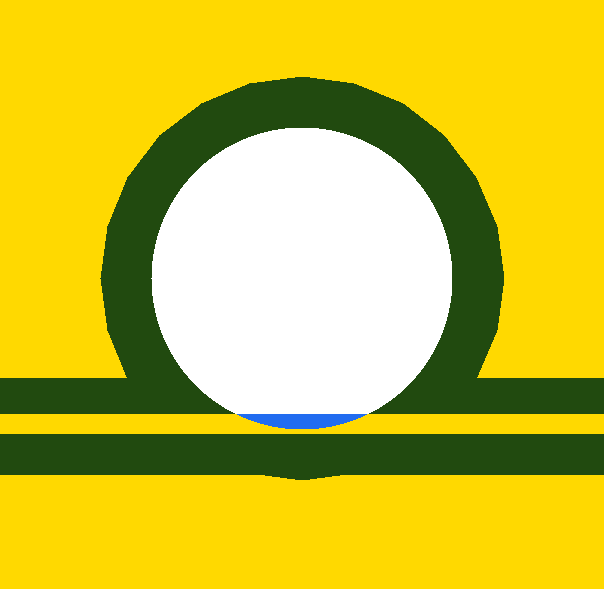

Во внутреннем слое неметаллизированное отверстие касается элементов топологии. Потребуется коррекция с тем, чтобы обеспечить минимальный отступ топологии от неметаллизированного отверстия. Возможна частичная металлизация неметаллизированного отверстия, что в свою очередь может спровоцировать замыкание или разрыв цепи.
Похожие ошибки проектирования
Зазор между элементами топологии, вскрытыми от маски
Зазор между элементами топологии, вскрытыми от маски минимален. В случае иммерсионных финишных…
