Вскрытие маски (Solder Mask Swell) реперного знака (Fiduсial)

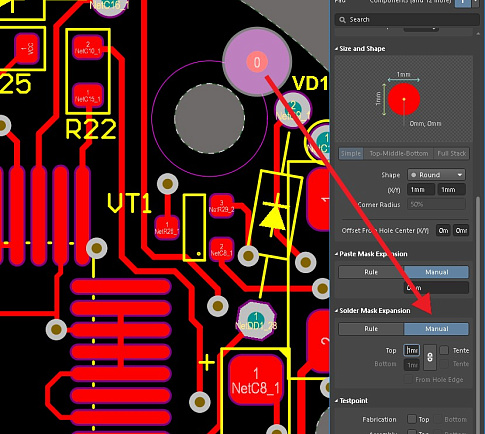

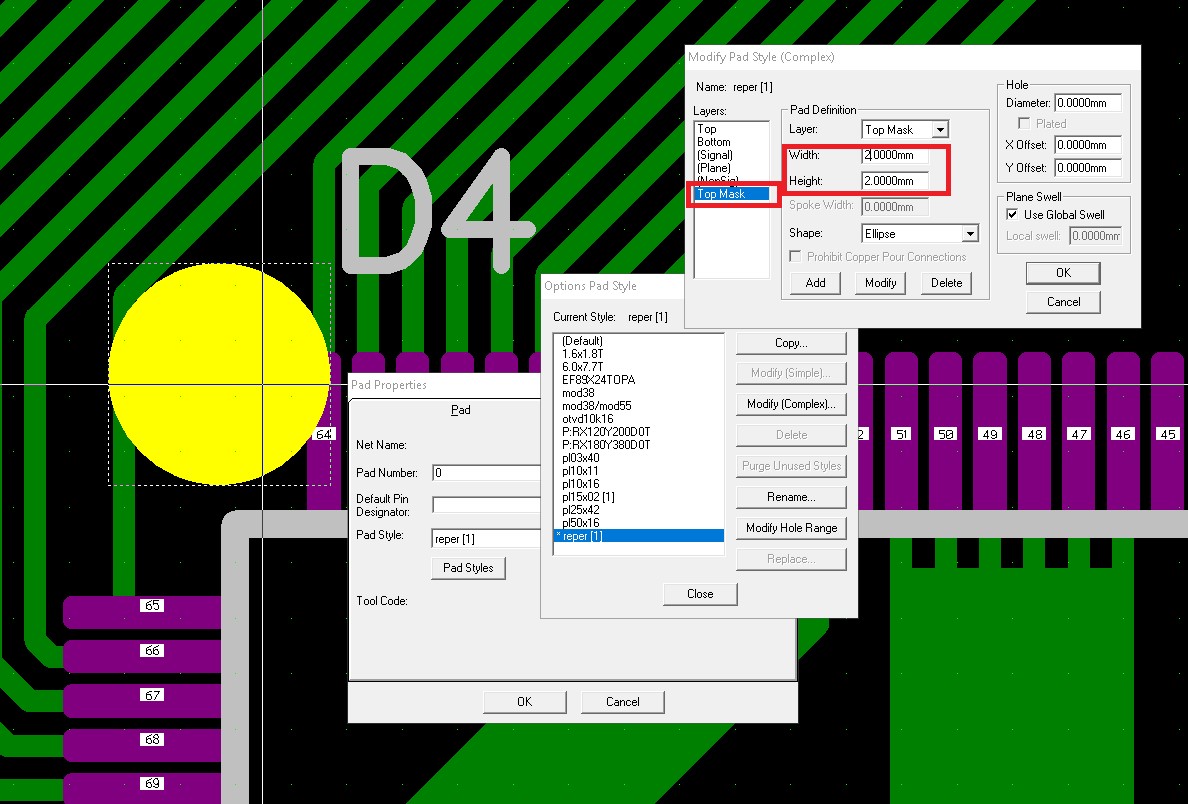

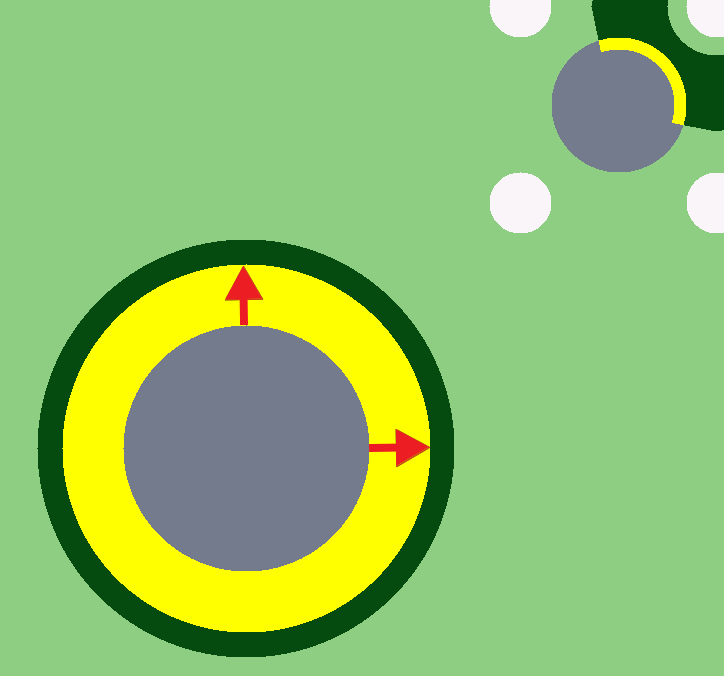

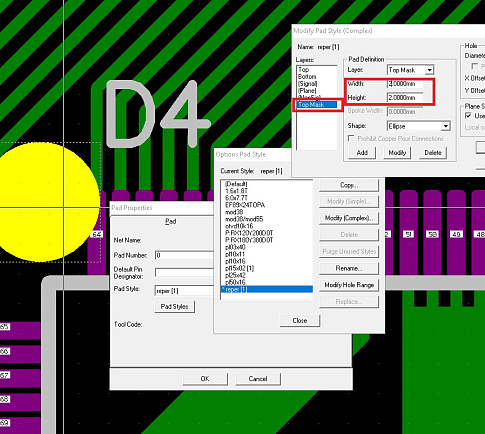

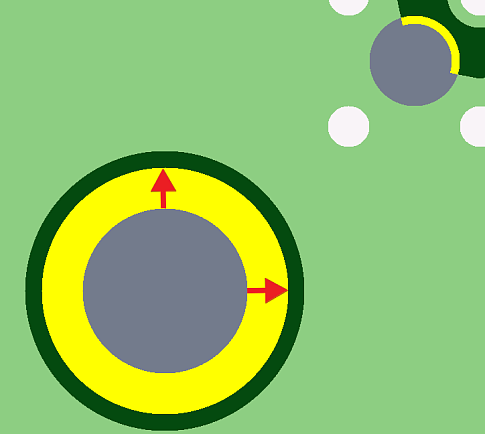

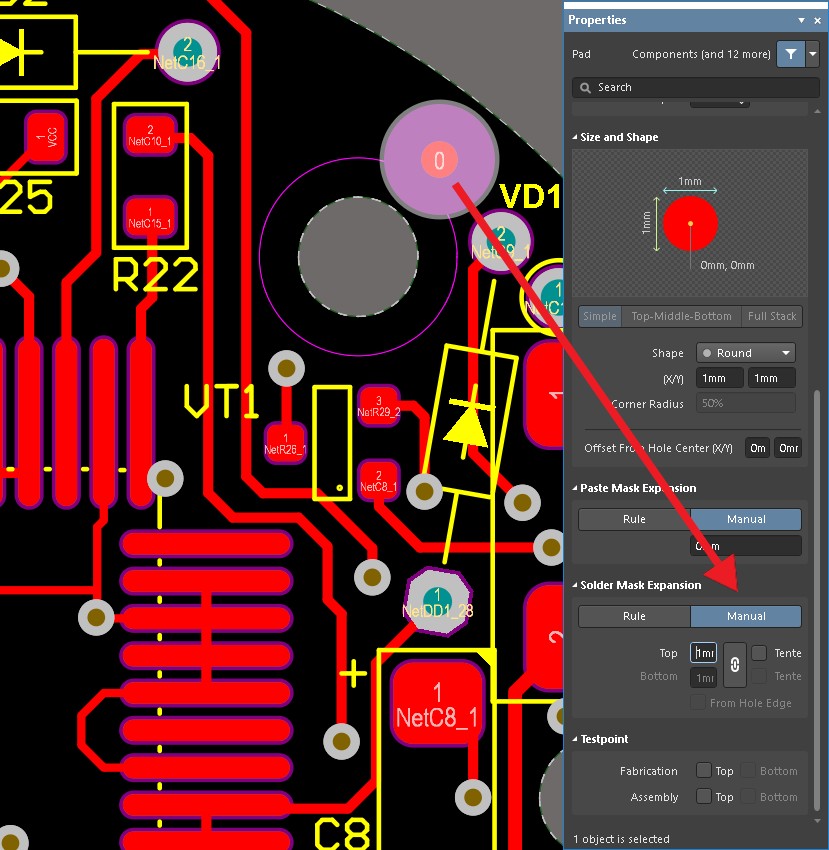

Недостаточное отторжение паяльной маски от реперного знака. Оптика SMD установщика может не распознать положение репера. Форма и размеры реперов и окон в маске зависят от типа установщика, но как правило это 1,0мм круг в топологии и окно в маске диаметром не менее 3,0мм. Коррекция, путем увеличения припуска окна в маске, поможет исправить ситуацию. Как это сделать - для некоторых САПР показано в галерее.
